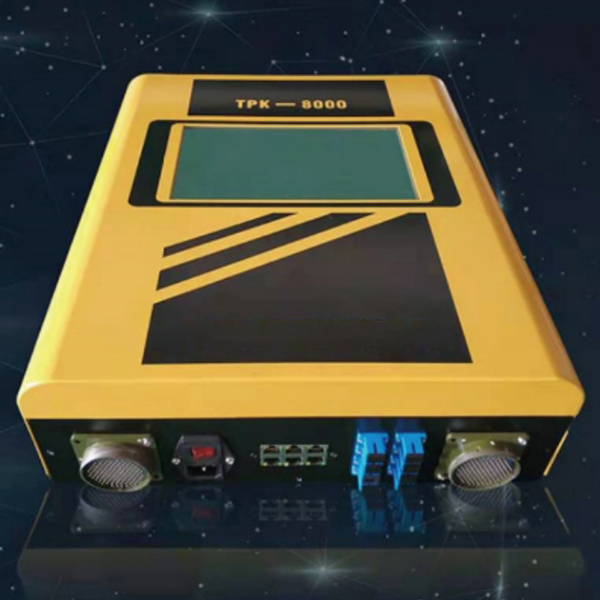

型號：TPK-8000

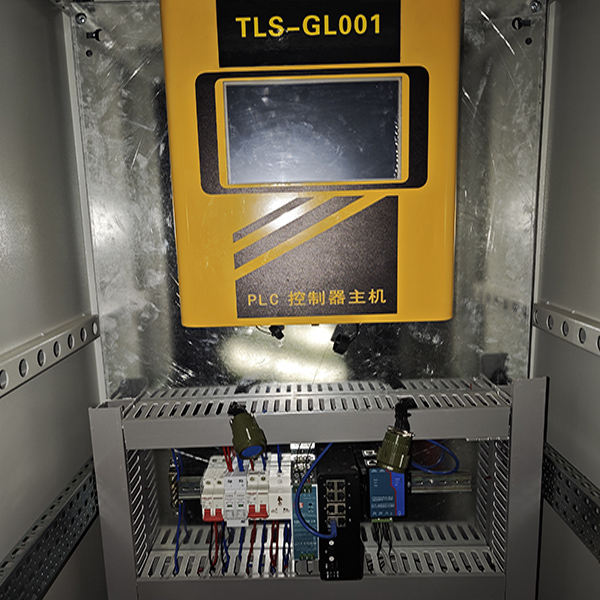

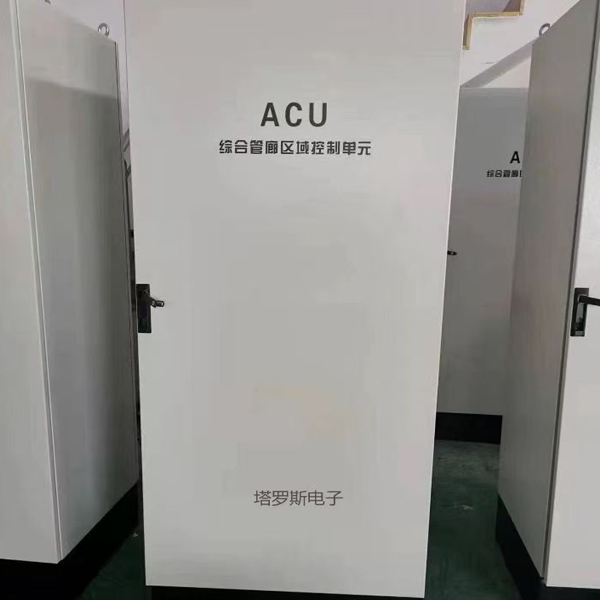

簡介：TPK-8000區域控制單元可用于地下管廊、換熱站等各種工業控制中，
技術參數 TECHNICAL PARAMETER
一、顯示
1、10寸觸摸屏顯示
2、4線電阻式觸摸
二、I/O端口描述
1、DI輸入 無源接點
2、DO輸出 繼電器輸出 觸點容量6A
3、AI輸入 4-20mA
4、Al輸出 4-20mA
三:通訊接口
1:RS485 MODBSU-RTU(串口)
2:RJ45 MODBUS-TCP/IP(以太網)
3:單模光纖接口:SC接頭 單模單纖
四:供電
1:220V交流電源
2:整機功率 35W
五:外形尺寸
主機外形尺寸:450X385X252(mm)機柜外形尺寸:根據實際尺寸定制
(1)可編程邏輯控制器
·具有一定規模的程序存儲容量和數據結構。免費提供smartcon編程軟件，符合IEC1131-3標準，支持傳統的(LD)梯形圖編程。
·對二進制和浮點數運算具有較高的處理能力
MODBUS主站/從站接口
·用于擴展的I/O配置
·每條二進制指令執行時間約100ns，每條浮點數運·指令約3
微秒。
·用戶程序使用密碼保護，可防止非法訪問。·最內置看門狗防死機系統，當硬件或者軟件死循環后，系統
會在500ms內重啟:
具有多點接口(MODBUS)能力的接口;定義節點地址
重啟動/循環周期的性能特性;
確定最大的循環周期時間和負載，以及自檢功能·系統診斷;定義診斷報文的處理和范圍
·時間中斷;周期性設置
·日時鐘中斷;啟始日期、啟始時間和周期性設置
。MODBUS主/從接口;
可為分布式I/0自由分配地址
·可編程邏輯控制器
·具有廣泛的系統功能特性,諸如:診斷、參數賦值、報警、定時和測量等。
(2)開關量輸入/輸出擴展模塊
開關量輸入(支持通斷信號、無源干節點信號)
通道隔離5000vDc
·開關量輸出(支持通斷信號、無源干節點信號)
通道隔離5000vDc
觸點容量6A
。斷開和接通時間分別為1ms和3ms
(3)模擬量輸入/輸出(AI/AO)模塊
4---20mA的采集接口全帶保護可以帶電安裝變送器
14位采樣精度，對應20mA的分辨率是2.4uA
·每通道采樣6次每秒
·內部跳線完成，保證外部二線制、三線制、四線制均可連接
·以太網接口
·支持6個百兆電口;4個千兆單模光口(Sc);RJ45傳輸距離0---100米;SC單模光纖傳輸距離 20KM(4)RS485模塊負載節點32個，(Modbus-RTU)
(5)電源模塊
標稱電壓AC 220V(120V-250V)
額定功耗:30w
直流輸出:24V 4.5A
(6)顯示模塊(觸摸屏)
液晶屏:LED;顯示顏色:65536;分辨率:1024*600;觸摸屏:四線電阻式;存儲:256M(7)增加8個PID回路
